Kako znati imate li mrtav cilindar?

Što zapravo znači mrtav cilindar

Mrtav cilindar je onaj koji ne radi — što znači da se unutar te komore ne odvija izgaranje tijekom normalnog ciklusa motora. Na motociklu je to ozbiljan problem jer većina motocikala radi na dva, tri ili četiri cilindra, a gubitak čak i jednog drastično smanjuje efektivnu izlaznu snagu. Na paralelnom blizancu, odmah ste smanjeni na 50% kapaciteta. Na sportskom motociklu s četiri cilindra gubite 25% svoje snage i motor će raditi s vrlo grubim, neujednačenim karakterom koji ćete osjetiti kroz cijelu šasiju.

Najizravniji odgovor: ako vaš motocikl radi neravnomjerno, ima osjetno smanjenu snagu, miriše na neizgorjelo gorivo ili mu se ne pali u praznom hodu i pod opterećenjem, postoji velika vjerojatnost da je jedan od vaših cilindara prestao raditi. Ovaj vas članak vodi kroz svaku metodu da to potvrdite, što ga uzrokuje i kako ga riješiti.

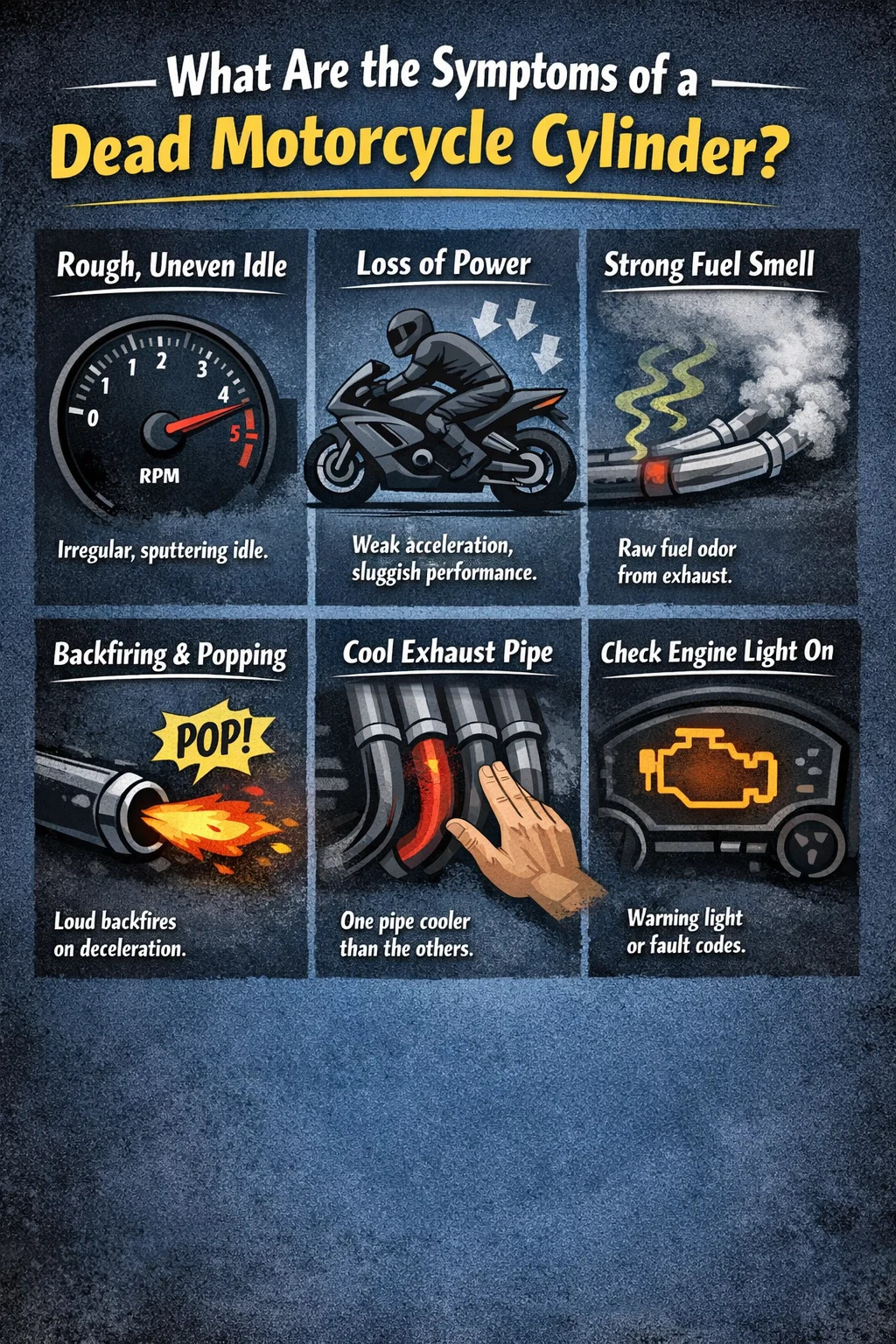

Najočitiji simptomi mrtvog Cilindar motocikla

Prije nego što izvadite bilo koji alat, vaša će vam osjetila obično dati prve tragove. Vozači koji dobro poznaju svoj motocikl često će otkriti problem u prvih nekoliko minuta nakon pokretanja motora. Evo simptoma koji najizravnije upućuju na cilindar koji je prestao raditi.

Grub, neujednačen mirovanje

Zdrav višecilindrični motor radi u praznom hodu ujednačenim ritmom. Kada jedan cilindar ispadne, motor razvija brze, neujednačene otkucaje. Na četverocilindričnom motociklu ovo zvuči kao lepršanje ili pulsiranje u praznom hodu, a ne kao glatko predenje koje biste inače očekivali. Na dvostrukim motorima, motocikl se može tresti više nego inače, a ispušni zvuk će zvučati nerazgovetno - više kao pucnjava jednog cilindra nego karakteristični dvostruki ritam.

Značajan gubitak snage

Ako vam se motocikl iznenada čini trom, muči se s ubrzavanjem do brzine na autocesti ili se zaglavi pod opterećenjem, glavni sumnjivac je cilindar koji ne pali. Redni četverocilindar od 600cc koji proizvodi oko 110 konjskih snaga na sva četiri cilindra bit će osjetno slabiji kada radi na tri. Možda ćete i dalje moći voziti, ali odziv gasa će se činiti ravnomjernim i nestat će povlačenja na vrhu.

Jak miris sirovog goriva iz ispuha

Kada cilindar ne radi, smjesa goriva i zraka se gura kroz komoru za izgaranje i izlazi kroz ispušni sustav bez izgaranja. To stvara vrlo primjetan miris sirovog goriva iz ispušne cijevi. U nekim slučajevima možete čak vidjeti malu količinu crnog dima ili primijetiti ostatke goriva oko ispušnog otvora zahvaćenog cilindra na postavci s više ispušnih sustava.

Uzvratno djelovanje ili pucanje

Neizgorjelo gorivo koje ulazi u ispušni sustav može se zapaliti nizvodno, uzrokujući povratno paljenje ili pucketanje, osobito pri usporavanju. Iako je poneko pucanje pri usporavanju normalno na biciklima s mapom nagiba, dosljedno pucanje u kombinaciji s ostalim simptomima ovdje je snažan pokazatelj problema s cilindrom.

Jedna ispušna cijev osjetno hladnija od ostalih

Ovo je jedna od najpouzdanijih fizičkih provjera koje možete obaviti na motociklu s više ispuha. Nakon što je motor radio nekoliko minuta, pažljivo — bez dodirivanja — držite ruku blizu svakog ispušnog kolektora. Na cilindru koji radi, cijev će biti prevruća da bi joj se približila. Ispušna cijev mrtvog cilindra bit će znatno hladnija, ponekad jedva topla, jer izgaranje ne stvara toplinu. Na biciklima s ispušnim sustavom 4-u-1, ovaj test najbolje funkcionira na pojedinačnim spojnim cijevima blizu motora.

Provjerite svjetlo motora ili kodove grešaka

Moderni motocikli s ubrizgavanjem goriva i ugrađenom dijagnostikom često će prikazati šifru zatajenja paljenja ili grešku specifičnu za cilindar kada cilindar prestane pridonositi izgaranju. Ako je žaruljica upozorenja na vašoj kontrolnoj ploči upaljena, spojite dijagnostički alat ili upotrijebite način samodijagnostike motocikla (dostupan na mnogim modelima Yamahe, Honde, Kawasakija i BMW-a) da pročitate pohranjene kodove prije nego što učinite bilo što drugo.

Dijagnostički testovi korak po korak za potvrdu mrtvog cilindra

Posumnjati na mrtav cilindar i potvrditi to dvije su različite stvari. Koristite sljedeće testove redom — oni napreduju od jednostavnih i neinvazivnih do složenijih mehaničkih provjera.

Test 1: Test povlačenja svjećice

Dok motor radi (ili odmah nakon gašenja), skidajte kapicu svjećice s jednog po jednog cilindra. Na zdravom cilindru, odvajanje poklopca utikača uzrokovat će trenutačni, primjetan pad broja okretaja motora i povećanje hrapavosti — motor će protestirati. Ako skinete poklopac s cilindra za koji se sumnja da je mrtav, a ponašanje motora se uopće ne promijeni, taj cilindar već nije ništa pridonio. Ovo je brza metoda bez alata koja pouzdano radi na motorima s rasplinjačem i starijim motorima s ubrizgavanjem goriva.

Oprez: Na modernim motociklima s ubrizgavanjem goriva to može izbaciti kodove grešaka. Prije nastavka uvijek provjerite podržava li vaš model ovu vrstu testiranja uživo.

Test 2: Pregled svjećice

Izvadite svjećicu iz sumnjivog cilindra i pažljivo ga pregledajte. Utikač koji je ispravno palio pokazat će svijetlo žutu ili sivu boju na elektrodi. Utikač iz mrtvog ili nepaljivog cilindra izgledat će vrlo drugačije:

• Mokro od goriva — pokazuje da gorivo dolazi do cilindra, ali se ne pali
• Crno i čađavo — ukazuje na bogatu smjesu ili neispravno paljenje
• Bijelo ili s mjehurićima — ukazuje na pregrijavanje, vjerojatno zbog siromašnog stanja ili problema s hlađenjem
• Napuknut izolator ili oštećena elektroda — sam utikač nije uspio
• Zaprljano uljem — ulje ulazi u komoru za izgaranje i zaprlja čep

Pokušajte zamijeniti sumnjivi utikač s poznatim ispravnim utikačem iz drugog cilindra ili potpuno novim. Ako se cilindar nakon toga normalno zapali, utikač je bio vaš problem. Ako se zatajenje paljenja pomakne na drugi cilindar nakon zamjene čepova, potvrdili ste da je čep neispravan, a ne nešto dublje.

Test 3: Iskreni test

Uklonite svjećicu, ponovno je spojite na poklopac i uzemljite tijelo svjećice na blok motora ili okvir. Pokrenite motor (ne palite ga) i pazite na jaku plavu iskru. Slaba narančasta iskra, povremena iskra ili nikakva iskra ukazuje na problem s paljenjem - bilo sam utikač, zavojnica ili ožičenje. Zdrava iskra trebala bi biti svijetlo plavo-bijela i u skladu sa svakim okretajem ručice.

Test 4: Test kompresije

Ako se potvrdi iskra, ali cilindar još uvijek ne puca, sljedeći korak je ispitivanje kompresije. Uklonite svjećicu, uvucite mjerač kompresije u otvor svjećice i pokrenite motor u nekoliko taktova. Zdrav cilindar motocikla obično proizvodi između 150 i 200 PSI , iako to ovisi o dizajnu motora. Usporedite očitanje sa specifikacijom proizvođača za vaš model.

• Očitavanje ispod specifikacije za više od 10–15% ukazuje na istrošenost prstena ili ventila
• Očitavanje blizu nule ukazuje na katastrofalan kvar — prepuhana brtva glave, spaljeni ventil ili jako istrošeni prstenovi
• Cilindri na istom motoru trebali bi očitati unutar oko 10% jedan od drugog

Test 5: Test nepropusnosti

Ispitivanje curenja daje više specifičnih informacija od ispitivanja kompresije. S klipom u gornjoj mrtvoj točki takta kompresije, zrak pod tlakom dovodi se u cilindar. Zatim osluškujete gdje zrak izlazi. Pištanje zraka iz rasplinjača ili kućišta leptira za gas ukazuje na problem s usisnim ventilom. Zrak koji dolazi iz ispušnog sustava ukazuje na problem s ispušnim ventilom. Mjehurići u spremniku rashladne tekućine ukazuju na prepuhanu brtvu glave. Zrak iz odzračnika kućišta radilice pokazuje na istrošene klipne prstenove. Postotak curenja ispod 5% je odličan; preko 20% znači da je cilindru potrebna ozbiljna pažnja.

Test 6: Provjera isporuke goriva (motocikli s ubrizgavanjem goriva)

Ako se potvrdi da su iskra i kompresija dobri, problem može biti u dovodu goriva. Na biciklima s ubrizgavanjem goriva koristite dijagnostički alat da provjerite prima li mlaznica za sumnjivi cilindar pulsni signal i otvara li se pravilno. Injektor koji je začepljen, zaglavljen zatvoren ili ne prima svoj signal okidača rezultirat će u cilindru koji nikada ne dobiva gorivo - i stoga nikada ne puca.

Uobičajeni uzroci mrtvog cilindra motocikla

Nakon što potvrdite mrtav cilindar, razumijevanje uzroka je razlika između brzog popravka i potpune obnove motora. Evo najčešćih krivaca, poredanih grubo od najčešće do najmanje uobičajenih u svakodnevnim situacijama vožnje.

Kvar svjećice

Ovo je najčešći i najlakše otkloniv uzrok. Svjećice imaju ograničen vijek trajanja. Većina proizvođača preporučuje zamjenu svakih 8.000 do 26.000 milja, ovisno o vrsti utikača (bakar naspram iridija naspram platine). Čepovi se mogu prerano pokvariti zbog onečišćenja uljem, netočnog raspona topline ili greške u proizvodnji. Rješenje je jednostavna zamjena utikača - popravak koji u većini slučajeva košta manje od 20 USD i na većini motocikala traje manje od 30 minuta.

Kvar indukcijskog svitka

Svaki cilindar (ili par cilindara, ovisno o izvedbi) ima zavojnicu koja generira visokonaponski impuls potreban za paljenje svjećice. Kad zavojnica otkaže, cilindar koji služi nema iskru. Kvar zavojnice češći je na biciklima s velikom kilometražom ili onima koji su bili izloženi vlazi. Otpor zavojnice možete ispitati multimetrom — usporedite očitanje sa specifikacijom u servisnom priručniku. Ako je izvan dometa, zamijenite zavojnicu.

Začepljena mlaznica rasplinjača ili mlaznica goriva

Na motociklima s rasplinjačem, blokirana glavna mlaznica ili pilot mlaznica u jednom rasplinjaču može izgubiti gorivo u cilindru dok ostali rade normalno. To je osobito uobičajeno na biciklima koji su bili pohranjeni s gorivom u ugljikohidratima - gorivo pomiješano s etanolom ostavlja gumeni ostatak laka koji može blokirati vrlo male prolaze. Na motociklima s ubrizgavanjem goriva, začepljena ili električki pokvarena mlaznica ima isti učinak. Čišćenje injektora namjenskim sredstvom za ispiranje ili ultrazvučnim čistačem često rješava problem bez potpune zamjene.

Problemi s ventilom

Pregorjeli ispušni ventili poznati su način kvara na motociklima koji su duže vrijeme radili na siromašnom motoru ili na motorima kod kojih zazori ventila nisu održavani. Spaljeni ventil ne može dobro zatvoriti komoru za izgaranje, a kompresija dramatično pada - ponekad gotovo do nule na tom cilindru. Zaglavljeni otvoreni ventil ima sličan učinak. Ova vrsta popravka zahtijeva povlačenje glave cilindra, što je na većini motocikala minimalno cjelodnevni posao.

Pukla brtva glave

Neispravna brtva glave omogućuje izlazak plinova izgaranja, padajući tlak u cilindru. Ovisno o tome gdje brtva ne radi, ona također može dopustiti rashladnu tekućinu u komoru za izgaranje (potražite bijeli dim iz ispuha i mliječan izgled u ulju). Kvar brtve glave je relativno neuobičajen način kvara na pravilno održavanim motorima motocikla , ali se događa - osobito na motorima s prisilnom indukcijom, onima koji su se pregrijali ili starijim primjercima s velikom kilometražom.

Istrošeni klipni prstenovi ili provrt cilindra

Pri vrlo velikim kilometražama - obično iznad 50.000-80.000 milja na većini motora motocikla, iako to značajno varira ovisno o vrsti motora i povijesti održavanja - klipni prstenovi mogu se istrošiti do točke kada više ne prianjaju uz provrt cilindra. To uzrokuje nisku kompresiju i dopušta ulje u komoru za izgaranje. Čep zaprljan uljem jedan je od simptoma. Ovo je najskuplji scenarij popravka, koji obično zahtijeva potpunu obnovu motora ili barem vrhunski remont.

Kako broj cilindara utječe na simptome koje ćete primijetiti

Simptomi mrtvog cilindra motocikla nisu identični za sve konfiguracije motora. Broj cilindara i njihov raspored mijenja koliko je problem uočljiv i koliko je ozbiljan.

Jednocilindrični motocikli

Na jednocilindričnom motoru ne postoji "mrtav cilindar" u smislu višecilindarskog motora — ako jedan cilindar ne radi, motocikl jednostavno neće uopće raditi. Neće raditi u praznom hodu, neće se pomaknuti. Dakle, na jednom, ovaj dijagnostički proces postaje više istraživanje tipa "zašto ne počinje" nego vježba usporedbe cilindra.

Parallel-Twin i V-Twin motocikli

Na blizancu, mrtvi cilindar prepolovljuje vaše događaje paljenja. Motor će i dalje raditi - jedva - ali grubost je ozbiljna i nepogrešiva. Paralelni blizanac poput Kawasakija Z650 ili Yamahe MT-07 osjećat će se drastično nedovoljno snage i jako će vibrirati. V-twin poput Harley-Davidsona ili Ducatija V2 koji radi na jedan cilindar proizvest će vrlo nepravilan, ukočen prazan hod koji je gotovo nemoguće propustiti. Na twinu se mrtav cilindar obično osjeti odmah i normalnu vožnju čini gotovo nemogućom.

Trocilindrični motocikli

Na trojkama kao što su Triumph Street Triple ili Yamaha MT-09, gubitak jednog cilindra pada na dvije trećine kapaciteta. Motor će i dalje prilično dobro vući pri niskom do srednjem broju okretaja, ali će se osjećati ravno na vrhu raspona broja okretaja. Nota ispuha će se promijeniti iz karakterističnog trostrukog zvuka u nešto neujednačeniji. Budući da motor i dalje funkcionira s određenim stupnjem normale, neki vozači mogu u početku promjenu pripisati problemu s podešavanjem ili mapiranjem, a ne mehaničkom problemu.

Četverocilindrični motocikli

Kod rednih četveraca — Honda CBR600RR, Suzuki GSX-R1000, Kawasaki ZX-10R — jedan mrtav cilindar još uvijek vam ostavlja 75% kapaciteta vašeg motora. Pri malim brzinama i laganom gasu, motocikl se može činiti gotovo normalnim vozaču koji ne poznaje dobro svoj stroj. Pod jakim ubrzanjem, nedostatak glatke isporuke snage i promjena zvuka ispušnih plinova će to odati. Na sportskim motociklima s pojedinačnim kućištima leptira za gas, zaglavljeno-zatvoreno tijelo leptira za gas može savršeno oponašati mrtav cilindar i treba ga provjeriti rano u postupku dijagnoze.

Je li sigurno voziti se s mrtvim cilindrom?

Kratak odgovor je: ne, ne kao uobičajeni prijevoz — i što dulje to činite, to više štete riskirate. Evo što se zapravo događa kada nastavite voziti na mrtvom cilindru.

• Neizgorjelo gorivo pere stijenke cilindra: Sirovo gorivo djeluje kao otapalo i skida uljni film s provrta cilindra, ubrzavajući trošenje prstenova i površine provrta.
• Oštećenje katalizatora: Na biciklima opremljenim katalizatorom, kontinuirani protok neizgorjelih ugljikovodika može se pregrijati i uništiti pretvarač, pretvarajući jednostavnu zamjenu čepa u puno skuplji popravak ispušnog sustava.
• Povećano opterećenje preostalih cilindara: Radni cilindri kompenziraju mrtvi, radeći pod većim relativnim opterećenjem, što ubrzava trošenje tih komponenti tijekom vremena.
• Smanjena stabilnost kočenja i upravljanja: Hrapavost i vibracije motora koji radi na smanjenim cilindrima mogu utjecati na ponašanje šasije, osobito pri malim brzinama i tijekom skretanja.
• Opasnost od požara: Nakupljeno neizgorjelo gorivo u ispušnom sustavu može se zapaliti. Iako dramatična, ovo je stvarna mogućnost na biciklima s glavama koje se jako zagrijavaju.

Ako ste daleko od kuće kada se problem razvije, razumna je pažljiva vožnja malim brzinama do sigurnog mjesta zaustavljanja. Ali tretirajte to kao situaciju kvara — maknite ga s ceste i istražite što je prije moguće.

Preventivne mjere za izbjegavanje mrtvog cilindra

Većina situacija s mrtvim cilindrima može se spriječiti. Rijetko se pojavljuju bez upozorenja — znakovi upozorenja se obično jednostavno zanemare. Evo što se postiže redovitim održavanjem u smislu zdravlja cilindra.

Pridržavajte se servisnih intervala svjećica

Ova jedna radnja sprječava većinu događaja mrtvog cilindra. Provjerite svoj servisni priručnik za preporučeni interval. Standardne bakrene utikače obično treba zamijeniti svakih 8 000–10 000 milja. Iridium ili platinasti čepovi često mogu prijeći 26 000 – 25 000 milja. Kada zamijenite čepove, vizualno pregledajte svaki — oni vam govore mnogo o tome što se događa unutar svakog cilindra.

Provjerite zazore ventila u preporučenom intervalu

Uski zazori ventila vodeći su uzrok spaljivanja ventila. Kako se ventili troše i sjedaju dublje u glavu, zazori se sužavaju. Ako zazor ventila padne na nulu, ventil se ne može potpuno zatvoriti, kompresija opada, a izložena površina ventila izravno je izložena toplini izgaranja — što dovodi do brzog sagorijevanja ventila. Većina proizvođača propisuje provjeru zazora ventila svakih 12.000–24.000 milja , iako ovaj interval značajno varira ovisno o motoru. Nemojte preskočiti ovu uslugu.

Koristite kvalitetno gorivo i izbjegavajte dugotrajno skladištenje bez pripreme

Goriva s mješavinom etanola razgrađuju se brže od čistog benzina i ostavljaju naslage u prolazima za gorivo. Ako svoj motocikl spremate na dulje od 30 dana, potpuno ispraznite rasplinjače ili koristite kvalitetan stabilizator goriva. To sprječava nakupljanje laka koji začepljuje mlaznice i mlaznice — jedan od najčešćih razloga zašto određeni cilindar prestaje primati gorivo nakon skladištenja.

Obratite pozornost na promjene u zvuku i dojmu

Najučinkovitiji sustav ranog upozorenja je vaša pozornost na to kako bicikl radi. Svaka promjena u kvaliteti praznog hoda, zvuku ispušnih plinova, karakteru vibracija ili odzivu na gas zaslužuje istraživanje, a ne ignoriranje. Cilindar koji počinje povremeno otkazivati, često će tjednima upozoravati prije nego što se potpuno ugasi. Rano hvatanje olakšava popravak.

Ne ignorirajte svjetla upozorenja

Moderni motocikli s ugrađenom dijagnostikom rano označavaju greške paljenja i punjenja goriva. Kontrolna lampica motora koja se zalijepi i zanemaruje može biti prvi znak otkazivanja mlaznice ili slabljenja zavojnice — oboje će na kraju rezultirati mrtvim cilindrom. Očitajte kodove grešaka pomoću odgovarajućeg dijagnostičkog alata, a ne nagađanja.

Kada ga odnijeti stručnjaku

Nije svaka situacija s mrtvim cilindrom popravak "uradi sam". Odluka o tome kada sami riješiti, a kada posjetiti radionicu svodi se na to gdje leži greška.

• Ponašaj se sam: zamjena svjećica, osnovni pregled kapice svjećice, vizualna provjera zavojnice, čišćenje posude s plovkom rasplinjača na dizajnu dostupnih ugljikohidrata
• Razmislite o stručnoj pomoći: zamjena indukcijskog svitka na tijesno pakiranim rednim četvorkama, uklanjanje i čišćenje injektora, čitanje i tumačenje kodova grešaka na složenim ECU sustavima
• Potreban stručan rad: podešavanje ventila, zamjena brtve glave, popravak sjedišta ventila, mjerenje i honanje provrta cilindra, potpune obnove vrhunske opreme

Ako vaš test kompresije pokaže očitanje ispod 100 PSI na cilindru gdje je specifikacija 170–185 PSI, problem je mehanički i dubok. Nikakva količina zamjene čepa ili čišćenja injektora neće popraviti ventil koji je spaljen ili brtvu glave koja je pokvarila. U tom trenutku, izbor je između profesionalne obnove ili nabave zamjenskog motora.

Ukupni trošak rješavanja mrtvog cilindra enormno se kreće — od oko 10–30 USD za zamjenu utikača do 800–2500 USD ili više za rad na glavi na motociklu s više cilindara u uglednoj trgovini. Točna dijagnoza prije preuzimanja dijelova ili rada najvažnija je investicija koju možete napraviti na početku ovog procesa.
