Koliko je potrebno da se obnovi cilindar? Potpuni vodič

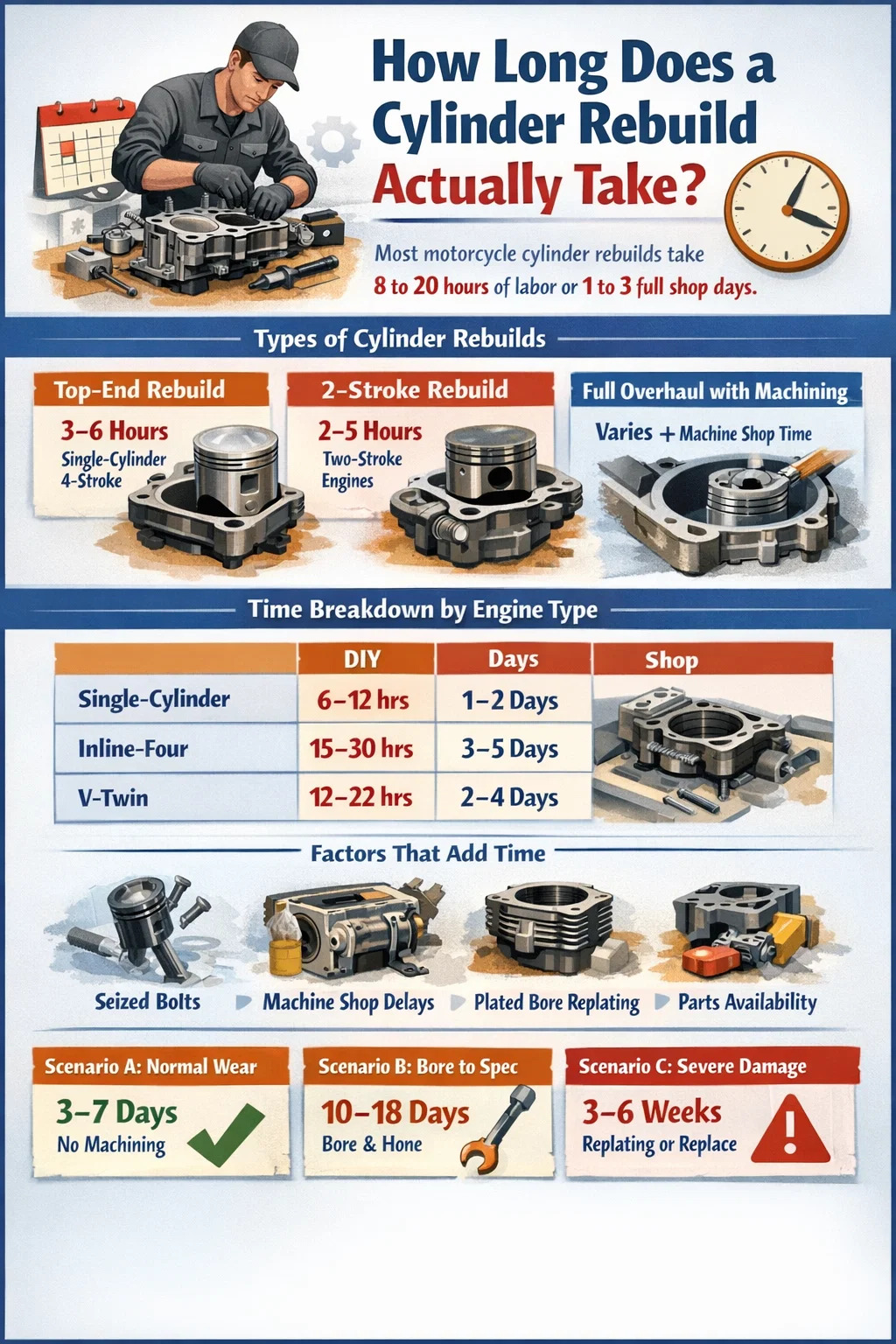

Koliko dugo zapravo traje obnova cilindra?

Za većinu cilindar motocikla obnove, trebali biste planirati 8 do 20 sati rada ako posao radite sami ili grubo 1 do 3 puna radna dana ako se posao preda profesionalnom mehaničaru. Taj je raspon namjerno širok — stvarno vrijeme uvelike ovisi o vrsti motora, stanju cilindra, je li potreban rad u radionici i dostupnosti dijelova.

Jednostavan jednocilindrični motor motocikla s minimalnim trošenjem i lako dostupnim dijelovima realno se može ponovno sastaviti za jedan vikend. Višecilindrični sportski motocikl s oštećenim provrtima, iskrivljenim površinama i OEM klipovima koji nisu naručeni mogao bi posao rastegnuti na dva ili tri tjedna ako uračunate čekanje u radionici i otpremu dijelova.

Prije nego što uđete u pojedinosti, shvatite da su fizičko vrijeme i ukupno kalendarsko vrijeme dva vrlo različita broja. Sati mehaničara mjere praktičan rad. Kalendarsko vrijeme uključuje redove strojne obrade, vrijeme isporuke dijelova i vrijeme sušenja za brtvila. Oboje je važno kada planirate koliko dugo će vaš bicikl biti izvan pogona.

Što se računa kao rekonstrukcija cilindra motocikla?

Izraz "rekonstrukcija cilindra" koristi se labavo, a opseg posla dramatično mijenja procjenu vremena. Prije nego što možete procijeniti koliko će posao trajati, morate točno definirati što se radi.

Vrhunska rekonstrukcija

Ovo je najčešći tip. Vrhunska rekonstrukcija cilindra motocikla uključuje uklanjanje glave cilindra, pregled i zamjenu klipa i prstenova, provjeru istrošenosti provrta cilindra i ponovno sastavljanje svega s novim brtvama i brtvama. Na jednocilindričnom četverotaktnom motoru kao što je Honda CRF450 ili Kawasaki KLX300, iskusni mehaničar može dovršiti vrhunski u 3 do 6 sati kada su svi dijelovi na klupi.

Obnova dvotaktnog cilindra

Dvotaktni cilindri za motocikle — uobičajeni u motocross motociklima, starinskim strojevima i uličnim biciklima manjeg obujma — strukturno su jednostavniji, ali često zahtijevaju precizniji rad oko otvora i oplata. Obnova dvotaktnog gornjeg dijela obično traje 2 do 5 sati za radove demontaže i montaže. Međutim, ako je Nikasil ili kromirana oplata istrošena, cilindar je potrebno poslati na zamjenu ili u cijelosti zamijeniti, dodajući dane ili tjedne vremenskoj liniji.

Potpuni remont cilindara uključujući strojnu obradu

Kada je provrt izvan okruglog oblika, s urezima ili izvan granice upotrebe, potreban je rad u strojarnici. To uključuje bušenje cilindra na preveliki promjer i brušenje stijenki na ispravnu površinsku obradu. Većina radionica za strojeve izvodi posao provrta jednog cilindra motocikla 2 do 5 radnih dana , iako prometne trgovine ili neuobičajene dimenzije cilindra mogu pogurati to na 7 do 10 dana. Dodajte to vrijeme čekanja povrh sati rastavljanja i ponovnog sastavljanja.

Vremenska analiza prema vrsti motora motocikla

Konfiguracija motora jedan je od najvećih čimbenika u ukupnom vremenu obnove. Više cilindara znači više dijelova, više brtvila, više sekvenci zakretnog momenta i više mogućih komplikacija.

Ove brojke pretpostavljaju standardnu rekonstrukciju gornjeg dijela s novim klipovima, prstenovima, brtvama i brtvama ventila gdje je to moguće. Oni ne uzimaju u obzir zaplijenjene pričvrsne elemente, oštećene navoje, skinute vijke s glavom ili druge komplikacije koje lako mogu dodati 2 do 6 sati svakom poslu.

Korak po korak: Što se događa tijekom rekonstrukcije cilindra motocikla

Razumijevanje svake faze procesa pomaže vam da točnije procijenite vrijeme i izbjegnete iznenađenja tijekom posla. Ovdje je realan pregled onoga što uključuje tipična rekonstrukcija cilindara motocikla.

Faza 1: Dijagnoza i pregled prije rastavljanja

Prije nego što se ijedan vijak odvoji, test kompresije i test nepropusnosti otkrit će koliko je cilindar oštećen. Očitavanje kompresije ispod 120 psi na tipičnom četverotaktnom motoru od 250–500 cc ukazuje na istrošenost klipnog prstena. Ispitivanje curenja koje pokazuje više od 15-20% točaka curenja prema prstenovima, ventilima ili oboje. Ova dijagnostička faza traje 30 do 60 minuta i štedi sate nagađanja kasnije.

Faza 2: Uklanjanje motora ili pristup

Neki motocikli dopuštaju pristup vrhu bez skidanja motora s okvira. Mnogi jednocilindrični enduro i trail bicikli, na primjer, omogućuju vam da povučete glavu cilindra i vrč dok motor ostaje montiran. Drugi — osobito sportski motori s četiri motora i neki V-twin — zahtijevaju potpuno povlačenje motora prije nego što možete pravilno pristupiti cilindru. Potrebno je samo uklanjanje motora na CBR600RR ili sličnom stroju 2 do 4 sata sama po sebi.

Faza 3: Uklanjanje i rastavljanje glave cilindra

Uklanjanje glave cilindra zahtijeva ispuštanje rashladne tekućine kod motora hlađenih tekućinom, odvajanje zatezača lanca bregaste osovine, povlačenje lančanika bregaste osovine i otpuštanje vijaka glave pravilnim redoslijedom. Glava s jednim cilindrom može se skinuti 45 do 90 minuta . Četverocilindrična glava s dvostrukim bregovima iznad glave i 20 ili više vijaka glave trebat će 2 do 3 sata.

Faza 4: Uklanjanje cilindra i klipa

Nakon što je glava skinuta, vrč cilindra se odiže od kućišta radilice. Klipni klip se izbacuje, a klip se odvaja od klipnjače. Ovaj dio posla obično traje 30 do 60 minuta po cilindru. Morate paziti da zaštitite otvor kućišta radilice od krhotina dok je cilindar motocikla isključen iz motora.

Faza 5: Mjerenje i procjena

Kada je cilindar gol, promjer provrta se mjeri na više točaka pomoću mjerača provrta ili teleskopskog mjerača i mikrometra. Očitavanja konusa i izvan okruglog oblika određuju hoće li jednostavno brušenje obnoviti površinu ili je potreban posao punog provrta. Većina proizvođača navodi granicu usluge od 0,05 do 0,10 mm trošenja prije nego što je potrebno bušenje. Ova faza mjerenja traje 30 do 45 minuta i diktira sve što slijedi.

Faza 6: Rad u strojarnici (ako je potrebno)

Ako provrt treba strojno obraditi, cilindar se ispušta u radionicu. Standardni koraci veće veličine obično su 0,25 mm, 0,50 mm i 1,00 mm u odnosu na zalihu. Strojna radionica buši cilindar na novi promjer i brusi ga kako bi se postigao ispravan uzorak poprečne šrafure za postavljanje prstena. Jednostavan posao bušenja i brušenja po cijeni kompetentne radionice 60 do 150 dolara za jedan cilindar motocikla i obično je spreman za 2 do 5 radnih dana. Tijekom ovog razdoblja čekanja možete očistiti dijelove, nabaviti nove klipove i pripremiti glavu za ponovno sastavljanje.

Faza 7: Rad na glavi cilindra

Dok je cilindar odsutan ili na klupi, pozornost privlači glava. Provjeravaju se zazori ventila, pregledavaju se sjedišta ventila, a površina glave se provjerava ima li iskrivljenja pomoću ravnala i mjerača. Iskrivljena površina glave veća od 0,05 mm obično treba obnavljanje površine. Ako se ventili mijenjaju ili prekrivaju, dodajte još 2 do 4 sata glavnom dijelu posla.

Faza 8: Nabava dijelova i rokovi isporuke

Dostupnost dijelova često je najveće pojedinačno kašnjenje u obnovi cilindara motocikla. OEM klipovi za trenutne proizvodne modele obično su dostupni u roku od 3 do 7 radnih dana kod trgovca. Opcije za naknadno tržište robnih marki kao što su Wiseco, JE Pistons ili Vertex često su na zalihama i mogu se poslati isti dan. Za starije ili ukinute modele mogu se uzeti dijelovi 2 do 6 tjedana do izvora, posebno od inozemnih dobavljača. Naručivanje dijelova prije rastavljanja — nakon što ste potvrdili što motociklu treba — značajno skraćuje kalendarsko vrijeme.

Faza 9: Ponovno sastavljanje

Ponovno sastavljanje općenito traje 60 do 80 posto vremena rastavljanja — ali zahtijeva više pažnje. Razmaci prstenova moraju biti provjereni i pravilno raspoređeni. Orijentacija klipa mora odgovarati oznakama smjera na kruni. Redoslijed zakretnog momenta za vijke s glavom mora točno slijediti specifikaciju proizvođača, obično radeći u spiralnom uzorku od središta prema van u dvije ili tri faze. Na aluminijskoj glavi, prekomjerno zatezanje za čak 10 posto može uzrokovati savijanje ili ogoljenje niti.

Faza 10: Provala i retorque

Nakon ponovne montaže, novosagrađeni cilindar motocikla treba odgovarajuće razdoblje uhodavanja. Većina proizvođača preporučuje 500 do 1000 milja vožnje s različitim opterećenjem, izbjegavajući dugotrajne visoke okretaje tijekom prvih nekoliko ciklusa zagrijavanja. Mnogi iskusni graditelji također ponovno zategnu vijke s glavom nakon prvog ciklusa zagrijavanja — nakon što motor postigne radnu temperaturu i ponovno se ohladi — kako bi kompenzirali kompresiju brtve i smirivanje toplinske ekspanzije. Ova faza provale nije mučna, ali je dio potpunog procesa obnove.

Čimbenici zbog kojih ponovna izgradnja cilindra traje dulje

Nekoliko varijabli dosljedno povećavaju vrijeme obnove iznad osnovne procjene. Biti svjestan njih unaprijed omogućuje vam planiranje u skladu s tim.

• Zapečeni ili korodirani pričvršćivači: Vijci s glavom koji nisu uklonjeni godinama često zapinju u aluminijskim navojima. Vađenje može potrajati satima, au najgorem slučaju mora se ugraditi helikoil umetak nakon bušenja slomljenog vijka. Predvidite dodatnih 2 do 5 sati ako je motor star ili nije održavan smjesom protiv zapinjanja.
• Zarezane stijenke cilindra: Duboko okomito brazdenje zbog okretnog ležaja ili ispuštenog ventila zahtijeva bušenje znatno veće od standardnih povećanih koraka ili nabavu potpunog zamjenskog cilindra. Ovo može dodati 1 do 2 tjedna projektu.
• Oštećenje provrta od Nikasila ili ploče: Mnogi moderni cilindri za motocikle koriste tvrdo obloženi provrt umjesto košuljice od lijevanog željeza. Ovima ne može biti konvencionalno dosadno. Moraju se ponovno obložiti, navući umetkom od lijevanog željeza ili zamijeniti. Usluge zamjene obično traju 2 do 4 tjedna i koštaju 150 do 400 dolara.
• Skrivena oštećenja otkrivena tijekom obnove: Savijena klipnjača, istrošeni ležaj na velikom kraju ili oštećenje radilice pronađeno nakon što je gornji kraj razdvojen proširit će opseg od obnove cilindra do potpune obnove motora. To može višestruko povećati vrijeme i troškove.
• Nedostupni OEM dijelovi: Ukinuti modeli kod kojih se originalni klipovi i brtve više ne proizvode zahtijevaju izradu po narudžbi ili naknadno istraživanje zamjene. Samo ovaj proces nabave može trajati danima.
• Prvi DIY graditelj: Obnavljaču koji po prvi puta pažljivo slijedi servisni priručnik obično će trebati 2 do 3 puta više vremena nego iskusnom mehaničaru na istom poslu. To nije kritika - to je jednostavno stvarnost učenja tijekom rada. Iskreno uračunajte ovo u svoju vremensku crtu.

Kako stanje cilindra utječe na ukupno vrijeme obnove

Fizičko stanje cilindra motocikla kada ga otvorite najveća je pojedinačna varijabla na cijeloj vremenskoj liniji. Tri scenarija pokrivaju većinu situacija.

Scenarij A: Normalno trošenje, nije potrebna strojna obrada

Provrt je unutar spec. Zidovi pokazuju manju istrošenost šrafura, ali bez udubljenja. Lagano brušenje za vraćanje završne obrade površine i novi prstenovi, klip i brtve su sve što je potrebno. Ovo je najbrži ishod. Ukupno kalendarsko vrijeme: 3 do 7 dana , uglavnom čekanje dijelova.

Scenarij B: Provrt izvan specifikacije, potreban standardni strojni rad

Mjerenja pokazuju da se provrt istrošio preko granice upotrebe. Potreban je posao bušenja i brušenja, zajedno s prevelikim klipom. Cilindar u strojarnici stoji 3 do 7 dana. Ukupno kalendarsko vrijeme: 10 do 18 dana u većini slučajeva.

Scenarij C: Teško oštećenje, potrebna je zamjena

Duboko brazde, oštećenje okretnog ležaja ili kvar obloženog provrta. Potrebne su usluge zamjene, nabava zamjene cilindra ili ugradnja rukavca. Ukupno kalendarsko vrijeme: 3 do 6 tjedana je realno. Ovaj scenarij je najčešći kod dvotaktnih cilindara motocikla koji rade bez dovoljno prethodnog ulja ili s pokvarenim pogonskim ventilom.

DIY naspram profesionalne trgovine: vremenska usporedba

Odabir između DIY obnove i odnošenja bicikla u trgovinu ne mijenja samo trošak, već i vremenski okvir i vrstu čekanja.

Kada sami obnavljate cilindar motocikla, vi kontrolirate raspored. Možete raditi navečer i vikendom, proaktivno naručivati ​​dijelove i brzo se kretati nakon što vam strojarnica vrati cilindar. Loša strana je što svaka nepoznanica dodaje vrijeme jer učite u hodu, a greške znače ponovno rastavljanje. Vijak s ogoljenom glavom na DIY poslu mogao bi dodati cijeli vikend projektu.

Profesionalna trgovina motociklima završi praktičan posao brže — često za četvrtinu vremena potrebnog srednjem majstoru. Ali u trgovinama su redovi. Tijekom vrhunca sezone jahanja, mnoge nezavisne trgovine su rezervirane 2 do 4 tjedna vani samo da podigneš svoj bicikl. Posao za koji tehnici treba 8 sati da završi može trajati 3 tjedna prije početka tih 8 sati.

Ako je kalendarsko vrijeme vaša primarna briga, DIY s unaprijed naručenim dijelovima često je bolji od dućana, posebno za jednostavne rekonstrukcije jednog cilindra. Ako je tehnička točnost ili pitanje jamstva važnije, trgovina se isplati čekati.

Alati i priprema koji skraćuju vrijeme obnove

Mehaničari koji redovito obnavljaju cilindre motocikla završavaju brže ne samo zbog iskustva, već i zbog pripreme. Pravi alati i postavke smanjuju petljanje, pogreške i ponovni rad.

• Moment ključ: Neophodan za vijke s glavom. Korištenje moment ključa na klik prema specifikaciji proizvođača sprječava oštećenja od prekomjernog momenta i kašnjenja ponovnog momenta.
• Prstenasti kompresor: Ubrzava instalaciju klipa s 20-minutne borbe na 3-minutnu operaciju. Jeftini kompresor koji ne pristaje dobro košta više vremena nego što štedi.
• Mjerač provrta i set mikrometara: Precizno mjerenje sprječava dva puta slanje cilindra u radionicu. Iznajmljivanje ovih alata u trgovini autodijelova ne košta ništa i štedi dane.
• Kompresor opruge ventila: Ako se ventili mijenjaju ili prekrivaju, ispravan kompresor opruge ventila eliminira rizik od ispuštenih steznih čaura i izgubljenih komponenti u prostoru motora.
• Perač dijelova ili ultrazvučni čistač: Očistite dijelove prije mjerenja i prije ponovnog sastavljanja. Prljavština i stari materijal za brtvu uzrokuju pogrešna mjerenja i kvarove u brtvljenju.
• OEM servisni priručnik: Ne samo korisna - neophodna. Specifikacije okretnog momenta, ograničenja zazora i redoslijed montaže u priručniku OEM-a najpouzdaniji su izvor podataka za bilo koju specifičnu obnovu cilindara motocikla. Vodiči trećih strana i postovi na forumu često sadrže pogreške.

Trošenje 2 sata na pripremu radnog prostora, prikupljanje alata i čitanje relevantnih odjeljaka servisnog priručnika prije početka posla dosljedno štedi više vremena nego što koštaju ta 2 sata.

Intervali obnove: Kada cilindar motocikla zapravo treba obnoviti?

Znajući kada je rok za obnovu pomaže vam da planirate unaprijed umjesto da reagirate na pregorjeli motor. Intervali obnove značajno se razlikuju ovisno o slučaju upotrebe.

Umjesto da pogađate, povucite glavu i mjerite. Ispitivanje kompresije koje pada više od 10-15% u odnosu na specifikaciju proizvođača, ili ispitivanje nepropusnosti koje pokazuje više od 20% propuštanja, pouzdan je signal da treba obratiti pažnju na cilindar motocikla prije nego što dođe do potpunog kvara.

Troškovi koji utječu na to kako planirate obnovu

Trošak i vrijeme međusobno su povezani u rekonstrukciji cilindara motocikla. Veći proračuni često omogućuju brži obrt — otpremu dijelova preko noći, prioritetnu uslugu strojne radionice ili plaćanje profesionalnoj trgovini da sve to riješi.

Osnovni DIY vrhunski komplet za običan jednocilindrični motocikl — klip, prstenovi, ručni zatik, osigurači i cijeli set brtvi — obično košta 80 do 250 dolara ovisno o marki i odabiru li OEM ili aftermarket. Dodajte radove bušenja i brušenja i ukupni troškovi dijelova i strojne obrade dosežu 200 do 450 USD. Stručni rad povrh toga od 90 do 150 USD po satu, s 5 do 10 obračunatih sati, donosi potpunu obnovu trgovine 650 do 1800 dolara za jednocilindrični motor.

Za sportske motocikle s četiri reda, potpune profesionalne obnove cilindara uz strojnu obradu mogu dosegnuti 2500 do 5000 dolara nakon što se svi dijelovi, rad i rad stroja zbroje. Ovo je raspon u kojem vozači često odmjeravaju ima li obnova financijski smisla u odnosu na pronalaženje rabljenog motora s malom kilometražom.

Proračun dodatnog 20 do 30 posto izvan vaše početne procjene dijelova pouzdano je pravilo. Neočekivani predmeti - iskrivljena glava, zaglavljeni klin ispušnog ventila, istrošeni bregasti lanac - otkrivaju se nakon rastavljanja, ne prije.

Realni rokovi za konkretne primjere motocikala

Apstraktne procjene su korisne, ali konkretni primjeri jasnije komuniciraju stvarnost. Evo kako se zapravo odvija vremenska crta na tri uobičajena scenarija obnove cilindara motocikla.

Motokros motocikl Honda CRF450R — Obnova uz redovno održavanje

CRF450R dizajniran je za česte vrhunske servise. Iskusni vozač s alatom pri ruci i već naručenim dijelovima može dovršiti obnovu ovog cilindra motocikla u jednog dana . Rastavljanje traje 2 do 3 sata, pregled i mjerenje 30 minuta, novi klip i karike ulaze tijekom poslijepodneva, a bicikl je ponovno spreman do večeri. Ako je potrebno naručiti dijelove, dodajte 3 do 5 radnih dana za otpremu. Nije potrebna strojna obrada pri pravovremenoj obnovi.

Kawasaki Ninja 650 — Istrošen provrt zbog zanemarenog održavanja

Paralelni blizanac s provrtima izmjerenim na 0,08 mm izvan kruga nakon 55.000 km rijetkih izmjena ulja. Oba cilindra je potrebno izbušiti na 0,25 mm veće veličine. Demontaža motora traje pola dana. Cilindri idu u radionicu za strojeve 4 do 6 radnih dana . Preveliki klipovi se nabavljaju od dobavljača naknadnog tržišta za 5 dana. Ponovno sastavljanje traje cijeli dan. Ukupno vrijeme u kalendaru: približno 12 do 16 dana .

Yamaha YZ250 dvotaktni motor — provrt zbog gladovanja uljem

Duboke okomite brazde vidljive golim okom. Provrt presvučen nikasilom ne može se obrađivati ​​konvencionalno. Cilindar se šalje stručnjaku za zamjenu ploča. Zamjena obrada: 3 tjedna . Novi OEM klip dostupan na skladištu. Rastavljanje i ponovno sastavljanje ukupno traje 4 do 6 sati praktičnog rada. Ukupno vrijeme u kalendaru: približno 25 do 30 dana , gotovo u potpunosti određen redom čekanja za zamjenu ploča.

Kako skratiti vremenski okvir ukupne obnove

Ako je brzo vraćanje motocikla na cestu prioritet, postoje legitimne strategije koje sažimaju ukupno kalendarsko vrijeme bez smanjenja kvalitete.

1. Naručite dijelove prije rastavljanja. Nakon što test kompresije ili test curenja potvrdi što je potrebno, odmah naručite dijelove. Dok se motor rastavi i izmjeri, dijelovi mogu već biti u transportu.
2. Nazovite radionicu prije nego što ispustite cilindar. Raspitajte se o trenutnom vremenu čekanja i je li dostupno prioritetno zakazivanje. Neke trgovine mogu izvršiti provrt i brušenje cilindra motocikla u 24 sata uz skromnu nadoplatu.
3. Držite ostatak bicikla dostupnim dok čekate. Dok je cilindar u radionici, iskoristite vrijeme za čišćenje okvira, zamjenu potrošnog materijala, pregled lanca i lančanika i servis zračnog filtra. Zastoj prilikom ponovne izgradnje postaje vrijeme produktivnog održavanja.
4. Razmislite o unaprijed ugrađenom zamjenskom cilindru. Za uobičajene motociklističke motore, kompletno prerađeni cilindri dostupni su od dobavljača kao što su Cylinder Works ili ProX. Ovo u potpunosti eliminira vrijeme čekanja strojne obrade — zamjenski cilindar stiže spreman za ugradnju s novim provrtom i ponekad uključenim klipnim kompletom.
5. Prije pokretanja otvorite servisni priručnik. Zaustavljanje tijekom rastavljanja radi traženja specifikacija okretnog momenta ili redoslijeda sklapanja košta 30 do 90 minuta po prekidu. Čitanjem relevantnih odjeljaka unaprijed ovo se u potpunosti izbjegava.
