Možete li zamijeniti jedan cilindar? Vodič za cilindar motocikla

Možete li zamijeniti jedan cilindar na motociklu?

Kratak odgovor je da - možete zamijeniti jedan cilindar motocikla, a posebno za bicikle s jednim cilindrom, ovo je jedan od jednostavnijih poslova motora koje iskusni kućni mehaničar ili radionica mogu preuzeti. Bez obzira imate li posla s zarezom, napuknutom cijevi ili ozbiljnom istrošenošću koju brušenje više ne može popraviti, zamjena cilindra je dobro uhodan način popravka. Na motociklima s više cilindara primjenjuje se isti princip: pojedinačni cilindri mogu se zamijeniti bez povlačenja ili ponovne izrade cijelog motora, iako se složenost povećava s brojem uključenih cilindara.

Ipak, "možeš li" i "trebaš li" dva su različita pitanja. Odluka o zamjeni u odnosu na popravak a cilindar motocikla ovisi o vrsti oštećenja, materijalu cilindra, jesu li još uvijek dostupni preveliki klipovi i vašem proračunu. Ovaj vodič prolazi kroz sve što trebate znati prije nego skinete cijev s bicikla.

Što je cilindar motocikla i čemu služi?

Cilindar motocikla — koji se ponekad naziva i cilindarska cilindar — jezgra je kućišta komore za izgaranje motora. Osigurava zabrtvljeni otvor u kojem se klip kreće gore-dolje, pretvarajući paljenje goriva u mehaničko gibanje. Kod četverotaktnog motora to se događa jednom svaka dva okretaja radilice. U dvotaktnom motoru izgaranje se događa pri svakom pojedinom okretaju, stvarajući značajno više toplinskog i mehaničkog naprezanja na stjenkama cilindra.

Cilindri su obično lijevani od željeza ili aluminija. Cilindre od lijevanog željeza lakše je ponovno probušiti kada su istrošeni jer se materijal može ukloniti i provrt povećati za prihvaćanje prevelikih klipova. Aluminijski cilindri su lakši i učinkovitije rasipaju toplinu, ali im je potrebna ojačana unutarnja obloga - ili rukavac od lijevanog željeza ili Nikasil (nikl-silicijev karbid) premaz - kako bi preživjeli trenje pokretnog klipa. Ova razlika je vrlo važna kada odlučujete hoćete li popraviti ili zamijeniti cilindar.

Jednocilindrični motor motocikla sadrži točno jednu od ovih cijevi, s jednim klipom, jednim setom prstenova i jednom komorom za izgaranje. Ova jednostavnost jedan je od razloga zašto su jednocilindrični bicikli dobro cijenjeni zbog jednostavnosti održavanja: postoji samo jedan cilindar s kojim se treba nositi kada nešto pođe po zlu.

Znakovi da je cilindar vašeg motocikla potrebna zamjena

Prije nego što se posvetite potpunoj zamjeni cilindra, morate ispravno dijagnosticirati problem. Nekoliko simptoma izravno ukazuje na istrošenost ili oštećenje cilindra, a pravi dijagnostički testovi mogu vam reći hoće li to popraviti brušenjem ili je nova cijev jedina praktična opcija.

Gubitak kompresije

Test kompresije prvi je alat za kojim treba posegnuti. Uklonite svjećicu i uvucite mjerač kompresije. Sa širom otvorenim gasom, pokrenite motor dok se očitanje mjerača ne stabilizira. Većina zdravih četverotaktnih jednocilindričnih motora trebala bi očitati između 120 i 180 psi, ovisno o specifikaciji proizvođača — provjerite svoj servisni priručnik za točan raspon. Očitavanje znatno ispod specifikacije ukazuje na unutarnje curenje.

Nastavite s testom mokre kompresije: ubrizgajte malu količinu motornog ulja u cilindar kroz otvor svjećice i ponovite test. Ako kompresija poraste za više od 20%, istrošeni klipni prstenovi su vjerojatni krivac. Ako očitanja ostanu ista sa i bez ulja, problem leži u ventilima ili brtvi glave - ne u samom provrtu cilindra.

Zareze ili oštećene stijenke cilindra

Vertikalne brazde na stijenkama cilindra — vidljive kao svijetle, paralelne ogrebotine koje se protežu gore-dolje po provrtu — najdefinitivniji su pokazatelj oštećenja cilindra. Bodovanje obično nastaje zbog kvara podmazivanja, gutanja krhotina ili kolapsa klipnog prstena. Lagane brazde ponekad se mogu riješiti brušenjem kako bi se vratio uzorak poprečnih šrafova koji su prstenovi potrebni za pravilno brtvljenje. Duboke brazde, ili brazde koje se protežu kroz Nikasil premaz sve do aluminijskog osnovnog materijala, gotovo uvijek zahtijevaju ponovno postavljanje ili potpunu zamjenu cilindra.

Pretjerano trošenje otvora

Preko desetaka tisuća milja, čak se i dobro održavan provrt cilindra troši izvan svoje tolerancije. Upotrijebite mjerač provrta ili uskočni mjerač s mikrometrom za mjerenje promjera provrta na vrhu, sredini i dnu zone kretanja klipa. Usporedite svoje mjere sa standardnom specifikacijom provrta u servisnom priručniku. Ako istrošenost premašuje ograničenje upotrebe proizvođača - obično oko 0,05 do 0,10 mm iznad standardnog provrta na većini japanskih jednostrukih motora - valja obratiti pozornost na cilindar.

Vidljivo oštećenje klipa

Oštećenje klipa i oštećenje cilindra često idu zajedno. Udubine ili erozije na kruni klipa od detonacije, otopljena područja od nagnute vožnje ili okomite oznake na rubu od prljavštine, sve to ukazuje da je provrt također oštećen. Kad pregledavate cilindar, uvijek u isto vrijeme uklonite i pregledajte klip.

Stalna potrošnja ulja ili plavi dim

Ako vaš motocikl stalno sagorijeva ulje i ispušta plavi dim iz ispuha, a novi klipni prstenovi to ne uspijevaju riješiti, sam provrt se možda istrošio preko točke u kojoj prstenovi mogu učinkovito brtviti. Bačva koja više nije okrugla - stanje koje se naziva "izvan okruglog" - neće držati ispravan prsten bez obzira na to koliko su prstenovi novi.

Popraviti ili zamijeniti: Kako se odlučiti

Ne treba mijenjati svaki oštećeni cilindar motocikla. U mnogim slučajevima, cijev se može obnoviti strojnom obradom ili ponovnom presvlakom uz djelić cijene novog dijela. Ključne varijable su materijal cilindra, vrsta premaza i ozbiljnost oštećenja.

Za cilindre od lijevanog željeza, ponovno bušenje za prihvatanje većeg klipa - obično dostupno u koracima od 0,25 mm, 0,50 mm i 1,00 mm u odnosu na zalihu - dokazan je i isplativ popravak. Provrt je strojno precizno obrađen, zatim brušen kako bi se dobila završna obrada površine koja je potrebna prstenovima. Ušteda od 50% ili više u odnosu na kupnju novog cilindra je realna kada je ponovno bušenje opcija.

Za aluminijske cilindre obložene Nikasilom situacija je drugačija. Jednom kad je Nikasil ugrožen, ne možete jednostavno ponovno izbušiti goli aluminij — mekani osnovni materijal neće preživjeti bez očvrsnute obloge. Usluge zamjene mogu skinuti i ponovno nanijeti Nikasil za otprilike 150 do 400 USD po cilindru, ali samo kada oštećenje nije prodrlo toliko duboko da je osnovni aluminij strukturno ugrožen. Ako jest, zamjena je jedini put.

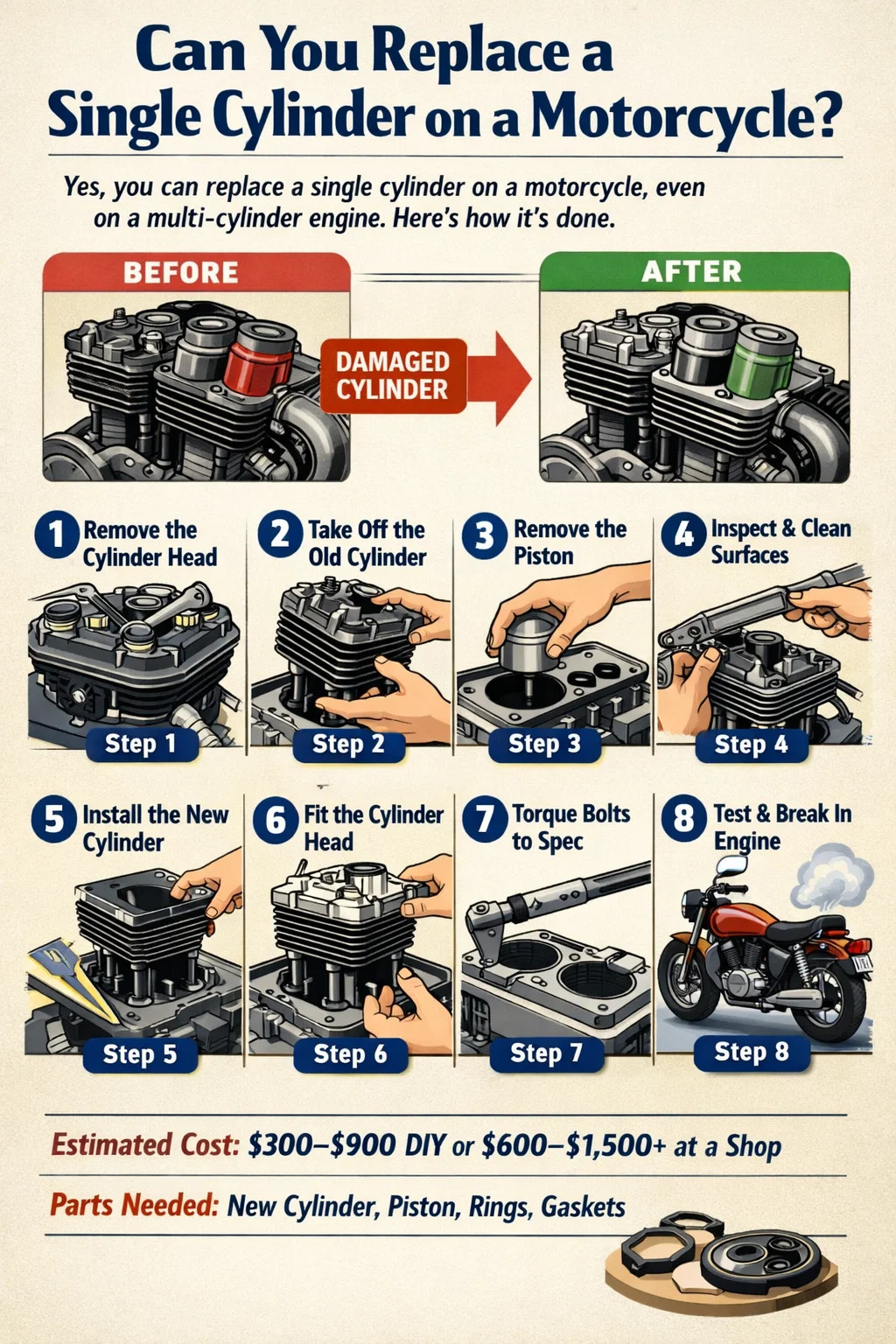

Kako zamijeniti cilindar motocikla: Pregled korak po korak

Zamjena cilindra motocikla - bilo na jednocilindričnom motoru ili jednom cilindru motocikla s više cilindara - slijedi isti opći redoslijed. Na motociklu s jednim cilindrom posao je pristupačniji jer nema susjednih cilindara oko kojih bi se radilo, što ga čini realnim projektom za kompetentnog kućnog mehaničara s pravim alatima.

Što ćete trebati

• Servisni priručnik specifičan za vaš model motocikla
• Moment ključ i kompletan set nasadnih ključeva
• Kompresor s klipnim prstenom
• Mjerač provrta ili mjerač s mikrometrom
• Strugač za brtvljenje i otapalo za čišćenje
• Zamjenski cilindar, brtva baze i brtva glave
• Novi klip i prstenovi usklađeni s veličinom provrta zamjenskog cilindra
• Motorno ulje i rashladna tekućina (ako je hlađen tekućinom)

Korak 1: Ispustite tekućine i pripremite motor

Dok je motor potpuno hladan, ispustite motorno ulje. Na motociklima s tekućinskim hlađenjem također ispustite rashladnu tekućinu. Ako je moguće, ostavite preko noći kako bi zaostala tekućina potpuno iscurila iz svih prolaza. Osigurajte motocikl na središnjem postolju ili postolju kako se ne bi pomicao tijekom rada.

Korak 2: Uklonite ispušni sustav i glavu cilindra

Postupno i ravnomjerno otpuštajte sve vijke cijevi kolektora — nikada ne uklanjajte jedan vijak do kraja prije nego što su ostali olabavljeni, jer to stvara nejednako opterećenje na glavi. Uklonite ispušni kolektor. Odspojite sve električne spojeve na glavi (kao što je osjetnik temperature rashladne tekućine), zatim uklonite vijke glave cilindra obrnutim redoslijedom prikazanim u vašem servisnom priručniku. Vijci s glavom na većini pojedinačnih se uklanjaju u križnom ili spiralnom uzorku. Podignite glavu, pazeći da je ne ispustite na izloženi otvor cilindra.

Korak 3: Uklonite cilindar

Kada je glava isključena, cilindar se drži na mjestu maticama ili svornjacima uvijenim u kućište radilice. Pažljivo uklonite ove pričvrsne elemente i zabilježite njihov položaj — na nekim motorima vijci su različite duljine. Podignite cijev ravno gore s klipa. Dok dno bačve oslobađa klipne prstenove, poduprite klip tako da klipnjača ne udari o otvor kućišta radilice. Omotajte otvor kućišta radilice čistom krpom kako biste spriječili upadanje krhotina.

Korak 4: Uklonite klip

Pažljivo uklonite klipne prstenove raširivši svaki tek toliko da sklizne s krune — prekomjerno širenje ih popuca. Uklonite osigurače (uskočne osigurače igle za zapešće) iz provrta osovinice klipa. Oni su pod napetošću opruge i mogu letjeti preko radionice ako se ne kontroliraju. Upotrijebite alat za skidanje klipnog klipa ili prikladnu izvedbu kako biste potisnuli klipni klip van i odvojili klip od klipnjače. Pregledajte mali krajnji ležaj (igličasti ležaj na vrhu klipnjače) i zamijenite ga ako ima hrapavosti ili zazora.

Korak 5: Očistite i pregledajte sve spojne površine

Temeljito očistite površinu kućišta radilice i donju stranu glave motora od starog materijala brtve. Svi ostaci spriječit će nove brtve u pravilnom brtvljenju. Pomoću ravnala provjerite ima li iskrivljena spojna površina kućišta radilice. Na glavi cilindra očistite komoru za izgaranje i pregledajte ima li pukotina ili erozije oko sjedišta ventila i navoja svjećice.

Korak 6: Instalirajte novi cilindar

Ugradite novi klip na klipnjaču, namjestite nove osigurače (nikada nemojte ponovno koristiti stare osigurače — to su sigurnosne komponente za jednokratnu upotrebu) i ugradite nove klipne prstenove kako je navedeno u servisnom priručniku, s razmacima prstenova raspoređenim na prikazanim pozicijama. Postavite novu baznu brtvu na suho ili s tankim premazom brtvila prema uputama proizvođača. Stisnite prstenove alatom za kompresiju prstenova, zatim spustite zamjenski cilindar ravno dolje preko klipa. Držite provrt savršeno poravnat s klipom dok ga spuštate; ako ga natjerate pod kutom, slomit ćete prsten.

Korak 7: Ponovno postavite glavu cilindra i zategnite sve pričvrsne elemente

Stavite novu brtvu glave — nikada ponovno ne koristite brtvu glave. Pažljivo spustite glavu, rukom zategnite sve vijke glave, zatim ih zategnite u više faza slijedeći redoslijed u servisnom priručniku. Većina jednocilindričnih motora zakreće svoje vijke glave između 25 i 45 Nm, ovisno o veličini vijka i dizajnu motora; vaš će priručnik navesti točnu brojku. Nakon zatezanja ponovno spojite ispušne plinove, komponente rashladnog sustava i električne spojeve. Dopunite ulje i rashladnu tekućinu.

Korak 8: Razbijte novi cilindar

Za novi cilindar motocikla potrebno je odgovarajuće razdoblje uhodavanja kako bi klipni prstenovi prislonili na stijenku provrta. Prvih 500 do 1000 km izbjegavajte dugotrajne visoke okretaje ili rad s punim gasom. Često mijenjajte brzine motora i mijenjajte ulje nakon prvih 100 do 200 km kako biste isprali sve metalne čestice nastale tijekom postavljanja prstena. Provjerite ima li curenja nakon prvih nekoliko vožnji i ponovno zategnite vijke glave nakon prvog ciklusa zagrijavanja ako vaš servisni priručnik to preporučuje.

Zamjena jednog cilindra na motociklu s više cilindara

Na paralelnim dvostrukim, četverolinijskim ili V-dvostrukim motociklima, tehnički zamjenjujete jedan cilindar među nekoliko - ali proces je složeniji zbog ograničenja pakiranja. Na mnogim V-twin motociklima (uobičajeno u motociklima cruiser stila), prednji i stražnji cilindri su pojedinačno dostupni i mogu se ukloniti jedan po jedan, što znatno pojednostavljuje posao u usporedbi s rednim motorom gdje cilindri dijele jedan lijev.

Na inline-četvero motorima, četiri cilindra obično su oblikovana kao jedan blok, a ne kao odvojene bačve. U ovom dizajnu, ne možete zamijeniti samo jedan cilindar u izolaciji — cijeli blok se mora ukloniti i zamijeniti ili popraviti. Ovo je bitno drugačiji posao od zamjene pojedinačne cijevi na jednocilindričnom ili V-dvostrukom motociklu i zahtijevat će znatno više rada i troškova.

Prilikom zamjene jednog cilindra u V-dvostrukom ili sličnom dizajnu gdje postoje odvojene cijevi, vrijedi izmjeriti provrt netaknutog cilindra u isto vrijeme. Ako su oba cilindra podjednako istrošena, zamjena samo jednog može ostaviti drugi na rubu kvara u kratkom vremenu, što rezultira drugom rundom troškova rada. Mnogi iskusni mehaničari preporučuju oboje u isto vrijeme ako je kilometraža ili razina istrošenosti nedirnutog cilindra blizu granice servisiranja.

Jednocilindrični motocikli: Zašto je rad cilindra pristupačniji

Jednocilindrični motocikli imaju dugotrajnu reputaciju mehaničke jednostavnosti i niskih troškova održavanja, a to se izravno odnosi i na rad cilindra. Uz samo jedno provrtanje, pristup je jednostavan, dijelove je lakše nabaviti, a cjelokupni posao traje manje vremena u radionici.

Servis ventila na jednocilindričnom motoru uključuje samo jednu glavu cilindra, dok V-twin zahtijeva pristup dvjema glavama — prednjoj i stražnjoj — a paralelno-četiri ventila zahtijeva rad kroz najmanje četiri ventila, često ukupno osam ili šesnaest. Za vozača koji namjerava sam obavljati svoje održavanje, zamjena cilindra motocikla na jednom je najizvodljivija verzija posla.

Zamjenski dijelovi za uobičajene jednocilindrične motocikle — terenske motocikle od 250 cc do 450 cc, jednokrevetne motocikle za prigradsku vožnju u rasponu od 125 cc do 300 cc i klasične britanske i japanske jednocilindrične motocikle — naširoko su dostupni preko dobavljača naknadnog tržišta. Kompleti klipova i prstenova marki koje su specijalizirane za komponente motora za sportske sportove obično pokrivaju širok raspon veličina provrta i nude i standardne i veće opcije, što olakšava spajanje novog klipa s ponovno izbušenim ili zamjenskim cilindrom.

Uobičajene pogreške koje treba izbjegavati tijekom zamjene cilindara motocikla

Čak i iskusni mehaničari mogu pogriješiti tijekom rada cilindra što dovodi do preranog kvara ili oštećenja motora. Ovo su najposljedičnije pogreške kojih se treba čuvati:

• Ne izmjerite novi cilindar prije ugradnje. Čak i novi ili prerađeni cilindar treba izmjeriti kako bi se provjerilo zadovoljava li specifikaciju prije nego što ga uključite u motor. OEM i rezervni dijelovi nisu uvijek unutar tolerancije odmah nakon vađenja iz kutije.
• Ponovno korištenje osigurača. Osigurači klipnih osovinica su dijelovi za jednokratnu upotrebu. Iskorišteni osigurač koji se olabavi unutar motora uništit će provrt i klip za nekoliko sekundi. Uvijek stavljajte nove.
• Neispravan razmak prstena. Provjerite krajnji razmak svakog klipnog prstena u provrtu prije ugradnje. Ako je razmak premali, krajevi prstena će se sučeliti kada se cilindar zagrije i proširi, uzrokujući pucanje prstena ili probijanje provrta. Ako je prevelik, kompresija će biti loša.
• Pogrešan redoslijed ili vrijednosti zakretnog momenta. Slijed zakretnog momenta vijka glave postoji kako bi se opterećenje stezanja ravnomjerno rasporedilo preko brtve glave. Preskakanje niza ili pretjerano zatezanje može iskriviti glavu ili neravnomjerno zgnječiti brtvu, što dovodi do prepuhane brtve glave ubrzo nakon ponovnog sastavljanja.
• Krhotine u kućištu radilice. Ostavljanje kućišta radilice otvorenog bez pokrivanja tijekom rada dovodi do upadanja pijeska, materijala za brtvljenje ili hardvera. Sve krhotine koje dospiju do prolaza za ulje ili radilice mogu uzrokovati katastrofalna oštećenja na donjem kraju.
• Preskakanje razdoblja uhodavanja. Instaliranje novog cilindra i trenutna vožnja s punim gasom spriječit će da prstenovi pravilno nasjednu i može dobiti novi provrt unutar prvih nekoliko sati rada.

Zamjena cilindara u odnosu na zamjenu motora: kada ima više smisla zamijeniti cijeli motor?

Ponekad, ekonomičnost zamjene cilindara ide u korist jednostavnog pronalaženja rabljenog zamjenskog motora. Ako donji dio motora (radilica, ležajevi klipnjače, mjenjač) također pokazuje istrošenost, trošenje nekoliko stotina dolara na rad na cilindru samo da bi donji dio otkazao ubrzo nakon toga nema financijskog smisla.

Kao opće mjerilo: ako se cijena zamjene cilindara — dijelovi plus rad — približava ili premašuje 60 do 70% cijene poznatog dobrog rabljenog motora, a ostatak motora nije bio nedavno pregledan ili servisiran, vrijedi razmotriti zamjenu rabljenog motora. Privlačnost potpune zamjene motora je u tome što znate da sve unutar njega radi zajedno i da je u dosljednom stanju, dok ciljani popravak cilindra može otkriti druge probleme nakon što se motor otvori.

Ipak, rabljeni motor nosi svoje nepoznanice. Bez testa kompresije, testa curenja i analize ulja na donorskom motoru prije kupnje, mijenjate jedan niz nesigurnosti za drugi. Mnogi vozači više vole transparentnost popravka poznatog motora s dijagnosticiranim problemima u odnosu na ugradnju rabljene jedinice s nepoznatom poviješću.

Koliko košta zamjena cilindra motocikla?

Cijena uvelike varira ovisno o vrsti cilindra, marki i modelu motocikla, o tome koriste li se OEM dijelovi ili rezervni dijelovi te obavlja li se posao sam ili u trgovini. Donja tablica daje realne raspone troškova za najčešće scenarije:

Za tipičan mali i srednji jednocilindrični motocikl, ukupna cijena zamjene cilindra „uradi sam“ — uključujući novu cilindar, komplet klipa, set brtvi i nove osigurače — obično pada između 200 i 600 USD u dijelovima, ovisno o tome odaberete li OEM ili kvalitetne komponente za naknadno tržište. Rad u radionici za kompletan posao na jednocilindričnom motoru obično traje tri do šest sati, po cijenama u radionici koje se obično kreću od 80 do 130 USD po satu, što znači da samo trošak rada iznosi otprilike 240 do 780 USD.

Odabir između OEM i aftermarket dijelova cilindara za motocikle

OEM cilindri proizvedeni su prema istim specifikacijama kao i originalni dio te će odgovarati i raditi točno onako kako je projektirano. Za motocikle iz trenutne proizvodnje koji su još pod jamstvom ili za motocikle visokih performansi kod kojih su tolerancije male, OEM je sigurniji izbor. Glavni nedostatak je cijena — OEM cilindri mogu biti znatno skuplji od alternativa na naknadnom tržištu, a za starije ili ukinute modele OEM dijelovi možda više uopće neće biti dostupni.

Poslijeprodajni kompleti cilindara i klipova renomiranih dobavljača dijelova za motorne sportove dobro su uspostavljena alternativa i pokrivaju širok raspon motocikala. Za mnoge uobičajene jednocilindrične terenske i prigradske bicikle, naknadni kompleti klipa uključuju klip, prstenove, ručni klin, osigurače, a ponekad i cilindar - po znatno nižoj cijeni od OEM-a. Kvaliteta se razlikuje među markama naknadnog tržišta, stoga je vrijedno provjeriti ima li dobavljač iskustva s vašim određenim motorom prije nego što se obvežete na kupnju.

Jedna praktična napomena: kada naručujete naknadni cilindar, provjerite promjer provrta, uzorak rupa za svornjake i raspored otvora u usporedbi s vašim originalom — osobito na starijim ili manje uobičajenim motociklima gdje je možda postojalo više proizvodnih varijanti. Korištenje OEM broja dijela kao reference prilikom naručivanja naknadno osigurava da ćete dobiti izravnu zamjenu umjesto bliskog, ali ne baš kompatibilnog dijela.
